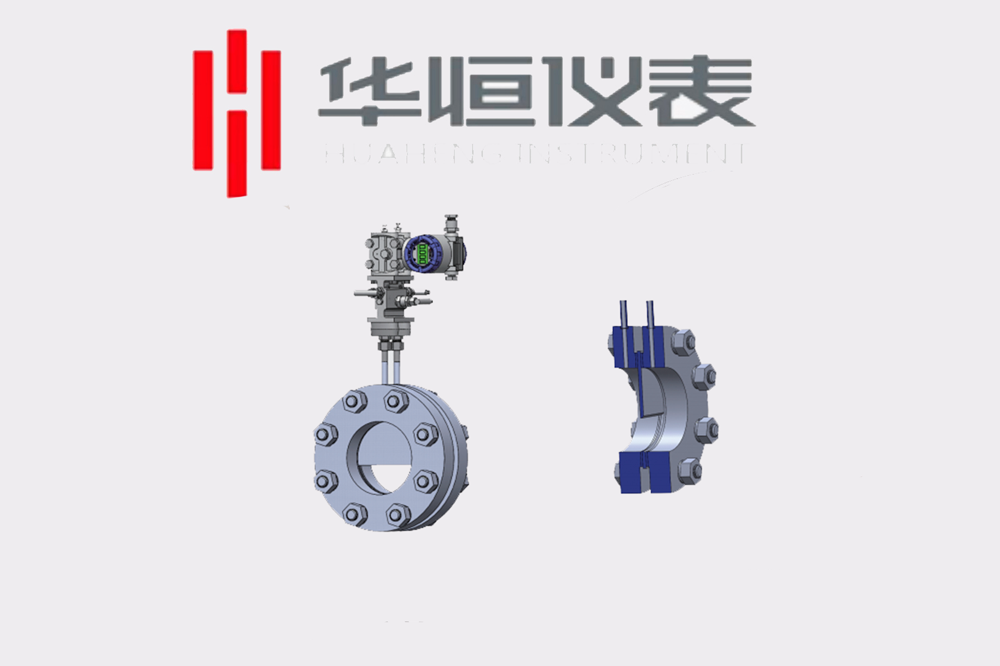

圓缺孔板流量計開孔部分精度要求特別高

　　圓缺孔板流量計是基于孔板流量計基礎上在孔板內芯上進行開孔，對于開孔的部分需要非常高的技術，必須精確到定位才可以與管道同心，這樣才可以保證開孔的部分不會被管道和兩端的墊片發生遮蓋而影響測量精度，圓缺孔板流量計常適用于濕煤氣等臟污介質的測量，可以避免臟污物在孔板前后的堆積，廣泛應用于各種煤氣的測量和臟污流體的測量。


　　技術參數

　　1、取壓方式法蘭取壓

　　2、公稱壓力:32MPa20MPa可用焊接式

　　3、公稱通徑100350mm.

　　4、精確度3%

　　5、適用范圍開孔直徑比0.30.8

　　雷諾數范圍ReD100mmD350mm0.30.8ReD80D

　　125mmD350mm時ReD10000

　　100mmD125mm時上限雷諾數不限

　　工作原理

　　充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以圓缺孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

　　安裝要求

　　1、圓缺孔板流量計只適用于安裝在水平或傾斜管道上，不能在垂直管道上使用，被測流體中含有固體顆粒時，缺口應處于下方，如果液體中有氣體析出，則缺口應置于上。

　　2、取壓管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，取壓法蘭上的取壓孔與管道上的取壓孔對準。

　　3、節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
