一、概述

　　偏心孔板流量計有著悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，精度高。有豐富的設計制造和應用經驗。

　　偏心化程度高，線性好，可不必進行實流標定。孔板流量計有可靠的實驗數據和完善的國際（ISO5167-2003）、國家偏心（GB2624-2006）。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際偏心計算與加工、使用靈活方便；國內目前流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量?jī)x表總用量的75%-85%之間。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用。

　　二、測量原理

　　充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在偏心孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。

　　這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

　　三、特點

　　1.試驗研究以及資料積累豐富，有國家偏心支持。

　　2.使用差壓范圍廣。

　　3.管道口徑使用范圍大。

　　4.測量精度高，范圍寬。

　　5.可適用于高溫，高壓及超低溫等各種工況條件。

　　6.可適用于各種材質。

　　7.現場數顯，信號遠傳兼容。

　　8.適用介質范圍廣，可對各種液體、氣體及蒸汽的流量測量。

　　9.制造簡單，安裝方便。

　　10.壓力損失較大約為差壓的一半。

　　四、主要技術參數

　　1、公稱直徑：25mmDN2400mm

　　2、公稱壓力：PN42Mpa

　　3、工作溫度：-50℃t550℃

　　4、孔徑比：0.10    0.75

　　5、雷諾數范圍：當0.10    0.56時5000ReD

　　當0.45    0.75時10000ReD

　　6、精度：1.0級，1.5級，2.0級

　　7、連接方式：焊接、法蘭連接

　　五、結構形式

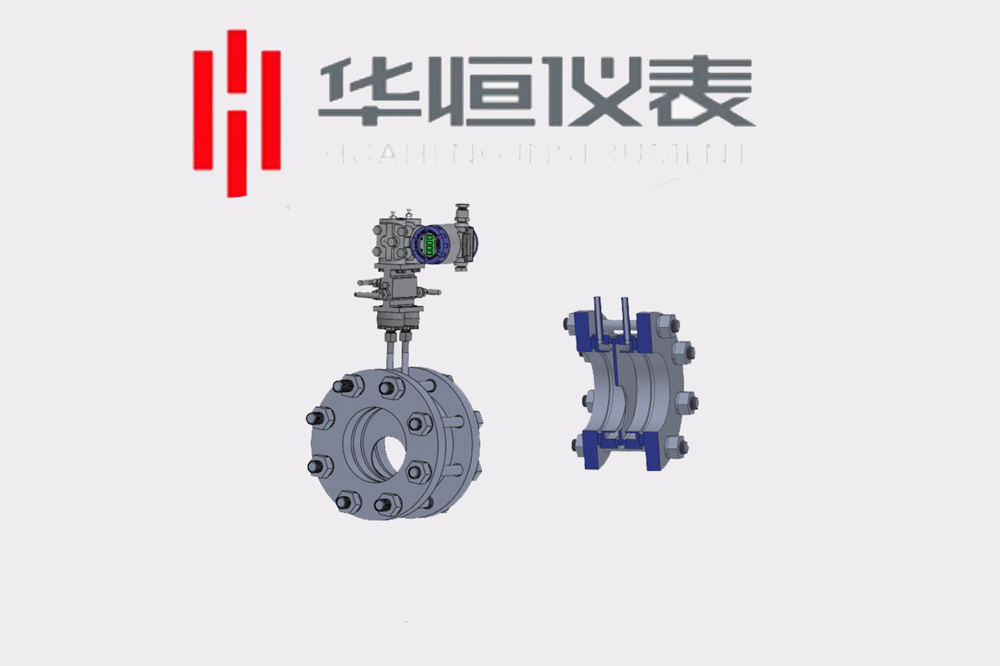

　　孔板流量計根據開孔形式和安裝方式分為多種結構如下圖：
