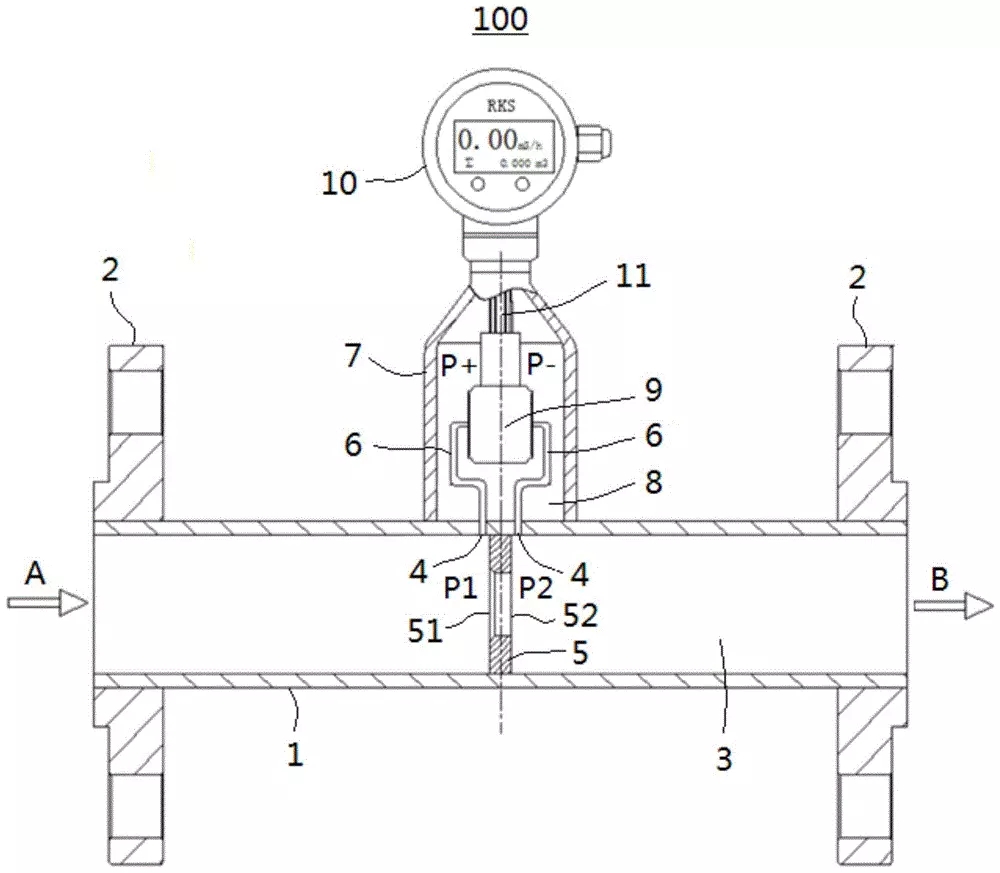

差壓式流量計是基于流體流動的節流原理，利用流體流經節流裝置時產生的壓力差而實現流量測量的。它是目前社會生產中測量流量最成熟，最常用的方法之一。通常是由能將被測流量轉換成壓差信號的節流裝置和能將此壓差轉換成對應的流量值顯示出來的差壓計以及顯示儀表所組成。

　　在單元組合儀表中，由節流裝置產生的壓差信號，經常通過差壓變送器轉換成相應的標準信號(電的或氣的)，以供顯示、記錄或控制用。在使用之前，我們要明確差壓式流量計是由節流裝置、引壓導管、三閥組、差壓變送器和顯示儀表組成的。

　　其中節流裝置由節流和取壓裝置構成。標準節流件有三種類型，即:孔板、噴嘴、文丘利管。其中流體流過孔板所產生的壓力損失最大，且孔板具有制造簡單、適用性廣、使用壽命長等特點，工業生產中廣泛采用標準孔板，精度可達0.5-1%，公稱為50-1200mm.

　　取壓裝置有兩個取壓口，一個是上游取壓口，一個是下流取壓口，上流取壓口引出流體的正壓力，下游取壓口引出流體的負壓力。

　　差壓變送器是差壓式流量計中的重要組成部分，它將節流裝置的差壓信號轉變成電流信號，以便于二次儀表處理和運算。早期使用的差壓式流量中DDZ-II(輸出0-10mA)和DDZ-IIDDZ-III(輸出4-20mA)型，其準確度均為0.5%，基本能滿足工業計量的要求。

　　顯示儀表將差壓變送器產生的標準電流信號及其它裝置產生的補償信號進行開方并積算，顯示瞬間流量、累計流量及其它流量。對于壓力、溫度波動范圍較大的測量介質，如過熱蒸汽等，必須進行溫度、壓力補償，對于飽和蒸汽，應進行壓力(或溫度)補償。
